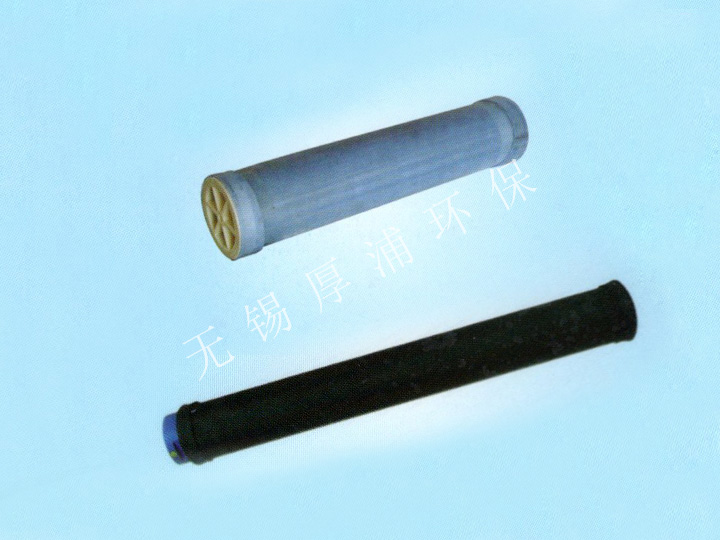

產品介紹
管式橡膠曝氣器它采用供氣主管與先導氣槽同橡膠膜可張孔進行微孔曝氣。其結構簡單、氧利用率高、性能可靠、氣孔不堵塞、污水不倒灌、環向受力均勻、壽命長、安裝維修方便、系統價格低廉等特點。
產品結構
采用管式結構，膜所受張力比盤式曝氣大為減小；
采用先導氣槽結構，曝氣組件無浮力；
膠膜采用像膠及抗老化配方，膜使用壽命長；
開孔均勻，數量多，每組孔數達6624X2個（普通曝氣膜φ215為2000孔）；
采用不銹鋼連接緊固件，接口不易漏氣，拆卸方便。
產品特點
1. 合理的結構設計，連接方式多樣化。
2. 穿孔布氣方式，系統運行穩定。
3. 不銹鋼卡箍緊固、密封，適用范圍廣。
4. 膜片緊固方式，安裝簡便。
5. 膜片采用成熟工藝加工，理化性能穩定，使用壽命長。
6. 無堵塞設計，適用于各種污水處理的實際運行，避免污水逆流和污泥堵塞擔憂。
7. 運行阻力小，充氧效率高。
8. 敞開型曝氣支撐管及抗浮支架固定型設計，降低了曝氣主體受浮力影響，延長其使用壽命。
技術參數
|
名稱 |
Φ67×500 |
Φ67×750 |
Φ67×1000 |
|
外形尺寸Φ×L（mm） |
67×500 |
67×750 |
67×1000 |
|
材質 |
EPDM硅橡膠 |
EPDM硅橡膠 |
EPDM硅橡膠 |
|
氧轉移率（%） |
＞30 |
＞30 |
＞30 |
|
通氣量（m3/h） |
1-5 |
1-7 |
1-12 |
|
設計通氣量（m3/h） |
3 |
5 |
7 |
|
服務面積（m2） |
0.45-1 |
0.5-1.2 |
0.75-1.5 |
|
開孔數（個） |
8080 |
12300 |
16880 |
|
氣泡直徑 |
1-3 |
1-3 |
1-3 |
|
阻損 |
<3000 |
<3000 |
<3000 |
|
充氧能力（kgO2/h） |
0.45 |
0.55 |
0.65 |
|
理論動力效率（kgO2/kw.h） |
6.5 |
7 |
7.5 |
|
注：可按要求定制各種長度的膜片 |
|
名稱 |
Φ75×500 |
Φ75×750 |
Φ75×1000 |
|
外形尺寸Φ×L（mm） |
75×500 |
75×750 |
75×1000 |
|
材質 |
EPDM硅橡膠 |
EPDM硅橡膠 |
EPDM硅橡膠 |
|
氧轉移率（%） |
＞30 |
＞30 |
＞30 |
|
通氣量（m3/h） |
2-7 |
3-8 |
4-12 |
|
設計通氣量（m3/h） |
5 |
7 |
10 |
|
服務面積（m2） |
0.75-1.5 |
1-1.8 |
1.5-2.5 |
|
開孔數（個） |
8650 |
12500 |
17400 |
|
氣泡直徑 |
1-3 |
1-3 |
1-3 |
|
阻損 |
<3000 |
<3000 |
<3000 |
|
充氧能力（kgO2/h） |
0.55 |
0.75 |
1 |
|
理論動力效率（kgO2/kw.h） |
7 |
7.5 |
8 |
|
注：可按要求定制各種長度的膜片 |
|
名稱 |
Φ90×500 |
Φ90×750 |
Φ90×1000 |
|
外形尺寸Φ×L（mm） |
90×500 |
90×750 |
90×1000 |
|
材質 |
EPDM硅橡膠 |
EPDM硅橡膠 |
EPDM硅橡膠 |
|
氧轉移率（%） |
＞30 |
＞30 |
＞30 |
|
通氣量（m3/h） |
4-10 |
5-12 |
6-18 |
|
設計通氣量（m3/h） |
6 |
8 |
12 |
|
服務面積（m2） |
0.75-1.5 |
1.25-2.5 |
1.75-3 |
|
開孔數（個） |
9620 |
15175 |
19400 |
|
氣泡直徑 |
1-3 |
1-3 |
1-3 |
|
阻損 |
<3000 |
<3000 |
<3000 |
|
充氧能力（kgO2/h） |
0.65 |
0.85 |
1.25 |
|
理論動力效率（kgO2/kw.h） |
7.25 |
8 |
8.5 |
|
注：可按要求定制各種長度的膜片 |
|
名稱 |
Φ110×500 |
Φ110×750 |
Φ110×1000 |
|
外形尺寸Φ×L（mm） |
110×500 |
110×750 |
110×1000 |
|
材質 |
EPDM硅橡膠 |
EPDM硅橡膠 |
EPDM硅橡膠 |
|
氧轉移率（%） |
＞30 |
＞30 |
＞30 |
|
通氣量（m3/h） |
6-12 |
9-18 |
12-24 |
|
設計通氣量（m3/h） |
7 |
10 |
15 |
|
服務面積（m2） |
1.15-2.25 |
2.28-4.75 |
6-8.85 |
|
開孔數（個） |
14300 |
20400 |
28600 |
|
氣泡直徑 |
1-3 |
1-3 |
1-3 |
|
阻損 |
<3000 |
<3000 |
<3000 |
|
充氧能力（kgO2/h） |
0.85 |
1.1 |
1.55 |
|
理論動力效率（kgO2/kw.h） |
7.5 |
8.5 |
9 |
|
注：可按要求定制各種長度的膜片 |
